فلت موبایل چیست؟

فلت موبایل دقیقاً چیست؟

در بازار تعمیرات ایران به مجموعه‌های نازک و انعطاف‌پذیری که بین بخش‌های گوشی ارتباط برقرار می‌کنند معمولاً «فلت» می‌گویند. از نظر مهندسی، بسیاری از این قطعات از نوع Flexible Printed Circuit یا FPC هستند؛ یعنی مدار چاپی‌ای که به‌جای بستر سخت PCB روی لایه‌ای انعطاف‌پذیر ساخته شده است.

Molex توضیح می‌دهد FPCها مزیت مسیرکشی و مونتاژ PCB را با انعطاف کابل ترکیب می‌کنند. همین ویژگی برای دستگاه‌های فشرده مثل موبایل مهم است؛ چون فضای داخلی کم است و اتصال باید از مسیرهای خمیده و باریک عبور کند.

روی فلت می‌توان مسیرهای مسی، Padهای اتصال، Stiffener، کانکتور و حتی قطعات الکترونیکی کوچک داشت. بنابراین فلت صرفاً «چند سیم تخت» نیست؛ در بسیاری از موارد خودش یک مدار چاپی واقعی است.

تفاوت FPC و FFC چیست؟

دو اصطلاح FPC و FFC زیاد کنار هم دیده می‌شوند اما دقیقاً یکی نیستند. FPC یا Flexible Printed Circuit یک مدار چاپی انعطاف‌پذیر با مسیرهای طراحی‌شده روی بستر Flexible است. FFC یا Flat Flexible Cable معمولاً کابل تخت انعطاف‌پذیری با هادی‌های موازی است.

Molex هر دو خانواده را در سیستم‌های اتصال FFC/FPC پوشش می‌دهد و برای کاربردهایی مثل Board-to-Board و Board-to-Display راهکارهای مختلف ارائه می‌کند.

در گوشی‌های هوشمند، چیزی که تعمیرکار به آن «فلت نمایشگر»، «فلت پاور» یا «فلت دوربین» می‌گوید اغلب یک FPC شکل‌داده‌شده و اختصاصی همان مدل است، نه یک FFC عمومی.

چرا گوشی به فلت نیاز دارد؟

یک گوشی مدرن از چند مجموعه جدا تشکیل شده است: نمایشگر، دوربین‌ها، باتری، برد اصلی، برد شارژ، دکمه‌ها، بلندگوها و سنسورها. همه این بخش‌ها باید در فضایی بسیار کوچک به هم متصل شوند.

اگر برای هر اتصال از سیم‌های جدا استفاده شود، حجم، وزن و پیچیدگی مونتاژ بالا می‌رود. FPC اجازه می‌دهد چندین مسیر سیگنال و توان روی یک مجموعه نازک و قابل‌خم‌شدن عبور کنند.

TE Connectivity نیز FPC Connectorها را برای کاربردهایی معرفی می‌کند که نیاز به Pitch کوچک، ارتفاع کم و اتصال سبک وجود دارد؛ ویژگی‌هایی که با طراحی فشرده لوازم الکترونیکی قابل‌حمل هم‌خوانی دارند.

این انعطاف همچنین به سازنده اجازه می‌دهد نمایشگر، دوربین یا برد فرعی را در موقعیتی متفاوت از Main Board قرار دهد و ارتباط بین آن‌ها را از فضای محدود داخل شاسی عبور دهد.

چه فلت‌هایی معمولاً داخل گوشی وجود دارند؟

نام‌گذاری دقیق بین برندها و مدل‌ها متفاوت است، اما چند نمونه در تعمیرات بسیار رایج‌اند:

• فلت نمایشگر و تاچ
• فلت دوربین یا مجموعه دوربین
• فلت دکمه پاور و ولوم
• فلت یا Main Cable بین برد اصلی و برد شارژ
• فلت سنسورها یا قطعات جانبی
• فلت اثر انگشت در بعضی طراحی‌ها
• فلت مجموعه شارژ یا Audio در برخی مدل‌ها

راهنمای Self-Repair سامسونگ برای Galaxy A55 صراحتاً مراحل جداکردن «دو Flex Cable Connector» از Main Board را نشان می‌دهد و درباره آسیب‌نزدن به کابل و کانکتور هشدار می‌دهد. در راهنماهای تعمیر پورت شارژ سامسونگ نیز Main Cable و کانکتورهای مربوط به برد اصلی بخشی از فرآیند بازکردن هستند. citeturn237730search0turn237730search6

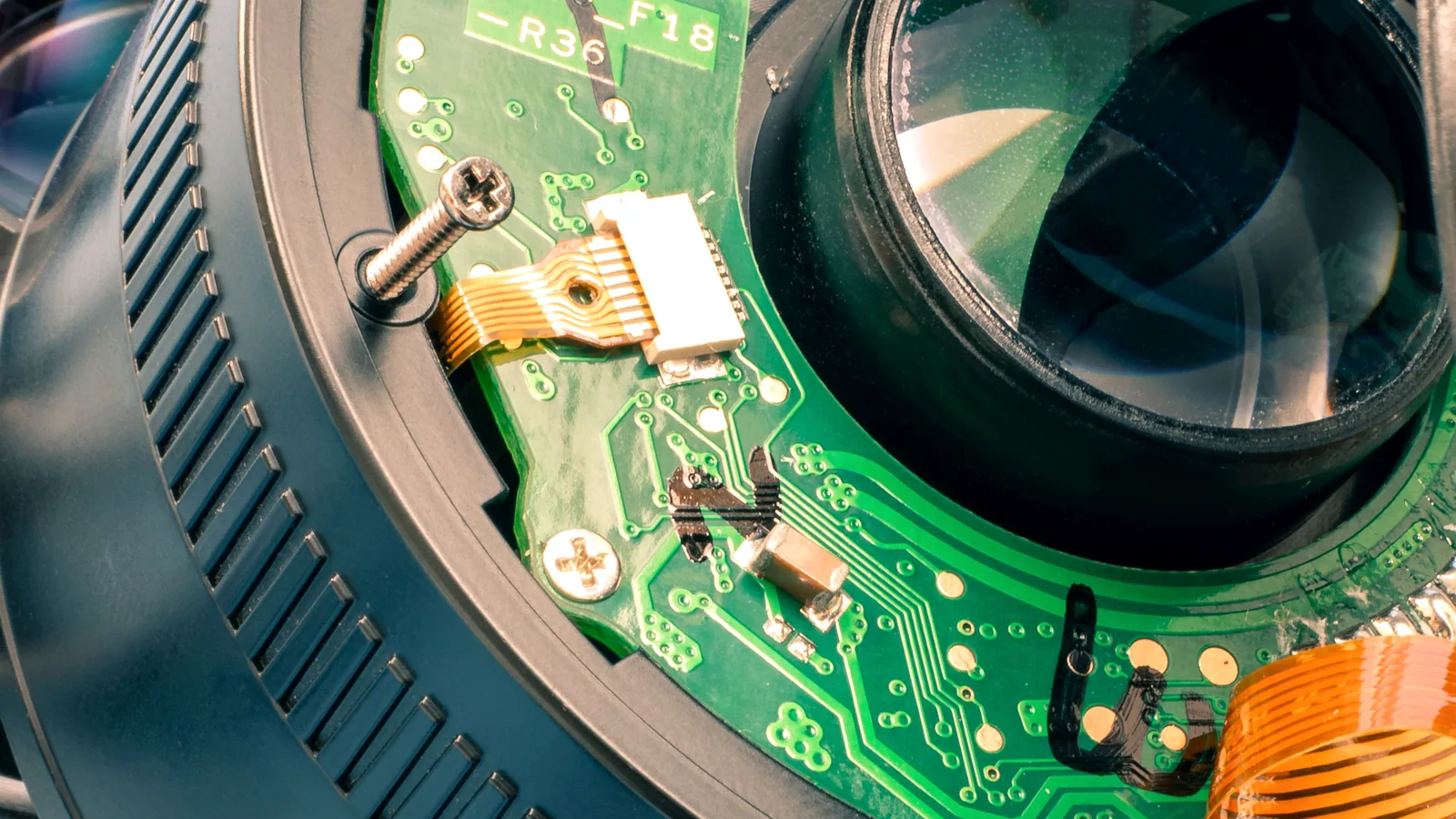

فلت چگونه به برد وصل می‌شود؟

اتصال فلت به برد می‌تواند با کانکتورهای مختلف انجام شود. دو خانواده مهم، کانکتورهای FPC/FFC نوع ZIF/LIF و کانکتورهای فشاری Board-to-Board هستند.

در کانکتور ZIF یا Zero Insertion Force، مکانیزم قفل اجازه می‌دهد فلت با نیروی کم وارد شود و سپس با Actuator یا Lock در جای خود ثابت شود. TE برای بعضی FPC Connectorها طراحی ZIF را برای کاهش سایش Contactها و افزایش تعداد دفعات اتصال معرفی می‌کند. citeturn237730search25

در گوشی‌ها همچنین کانکتورهای فشاری بسیار کوچک رایج‌اند که سر فلت روی سوکت برد Align می‌شود و با فشار کنترل‌شده درگیر می‌شود.

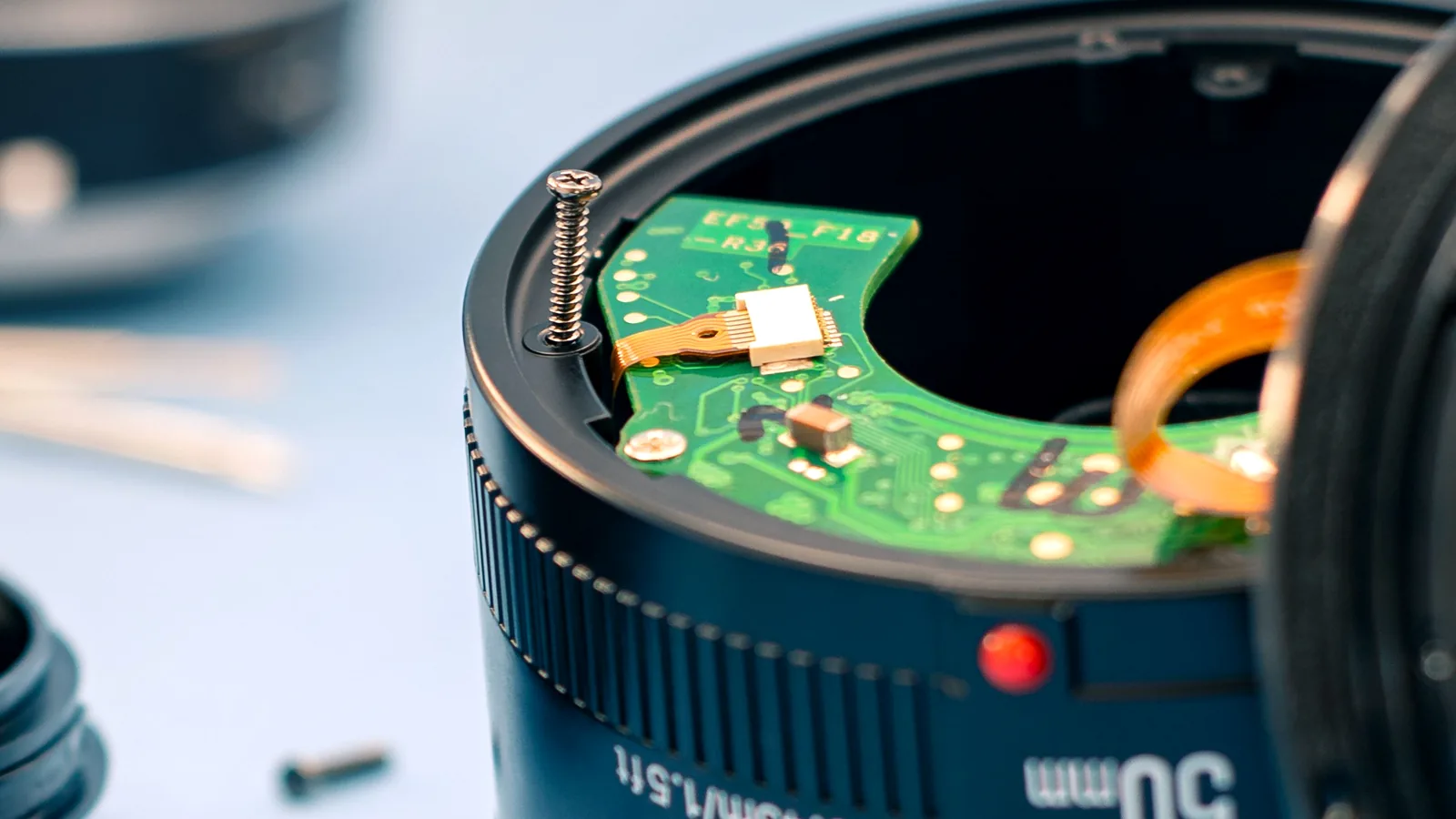

خم‌شدن فلت طبیعی است یا خطرناک؟

اصل وجود FPC برای انعطاف است؛ پس خم‌شدن کنترل‌شده بخشی از طراحی آن است. مشکل زمانی ایجاد می‌شود که شعاع خم از طراحی کمتر شود، فلت روی لبه تیز تا بخورد، چندبار در نقطه یکسان شدیداً خم شود یا هنگام مونتاژ تحت کشش قرار بگیرد.

Molex درباره FPCها به انعطاف، مقاومت در برابر لرزش و امکان طراحی برای شرایط مختلف اشاره می‌کند. اما Flexible بودن به معنی «تا شدن بدون محدودیت» نیست. طراحی مسیر مسی، ضخامت، Stiffener و محل Bend روی عمر مکانیکی اثر دارند. citeturn237730search11

برای بعضی گوشی‌های تاشو اهمیت مسیر Flex حتی بیشتر است، زیرا بخش‌هایی از کابل یا مجموعه نمایشگر در چرخه‌های مکرر حرکت می‌کنند؛ با این حال ساختار آن‌ها اختصاصی است و نباید با فلت ثابت یک گوشی معمولی یکسان فرض شود.

چه چیزهایی باعث خرابی فلت می‌شوند؟

خرابی فلت می‌تواند از خود مسیرهای مسی، Padها، محل اتصال به کانکتور یا بخش‌های متصل به آن باشد. عوامل رایج عبارت‌اند از:

• پارگی یا بریدگی در زمان بازکردن دستگاه
• تاخوردگی شدید یا کشش
• فشار پیچ یا لبه شاسی روی مسیر فلت
• آسیب کانکتور یا Pad
• خوردگی ناشی از مایع
• گرمای بیش از حد در تعمیر
• اتصال و جداسازی غیراصولی
• آسیب ناشی از ضربه یا تغییر شکل شاسی

Apple در دستورالعمل تعمیر Back Glass آیفون 15 Pro Max هشدار می‌دهد برای جلوگیری از آسیب‌دیدن Flex Cable نباید قطعه هنگام بازکردن بیش از حد بالا آورده شود؛ این نمونه نشان می‌دهد حتی زاویه بازکردن قطعه می‌تواند برای سلامت فلت مهم باشد. citeturn237730search9

علائم خرابی فلت چیست؟

هیچ علامت واحدی برای همه فلت‌ها وجود ندارد؛ نشانه به وظیفه همان فلت بستگی دارد.

اگر فلت نمایشگر یا اتصال آن مشکل داشته باشد، ممکن است تصویر، لمس یا بخشی از عملکرد نمایشگر مختل شود. خرابی فلت دکمه می‌تواند باعث از کار افتادن Power یا Volume شود. مشکل در فلت ارتباطی بین بردها می‌تواند روی شارژ، صدا یا ارتباط ماژول‌های دیگر اثر بگذارد.

اما هرکدام از این علائم می‌توانند از خود ماژول، کانکتور، نرم‌افزار یا Main Board هم باشند. بنابراین صرفاً از روی علامت نمی‌توان حکم داد که «فلت خراب است».

از کجا بفهمیم مشکل از فلت است یا کانکتور؟

ابتدا بازرسی بصری انجام می‌شود: پارگی، Fold غیرعادی، Pad کنده‌شده، خوردگی یا Connector آسیب‌دیده. بعد باید بررسی شود فلت کامل و هم‌راستا در سوکت نشسته است.

Samsung در راهنماهای Self-Repair بارها درباره آسیب‌نزدن به Cable و Main Board Connector هنگام Disconnect هشدار می‌دهد. این دو بخش باید جدا از هم بررسی شوند؛ ممکن است فلت سالم باشد اما سوکت روی برد آسیب دیده باشد. citeturn237730search0

در تعمیر حرفه‌ای بسته به نوع فلت ممکن است Continuity مسیرها، وضعیت کانکتور، ماژول متصل و قطعه سالم مرجع بررسی شوند.

آیا هر فلت قابل تعمیر است؟

بعضی آسیب‌های محدود FPC در تعمیرات تخصصی قابل بازسازی‌اند، اما امکان و کیفیت تعمیر به عرض مسیرها، محل پارگی، تعداد لایه‌ها، دسترسی به Copper و اهمیت سیگنال بستگی دارد.

فلت‌های High-Density نمایشگر یا دوربین می‌توانند مسیرهای بسیار ریز داشته باشند. در بسیاری از موارد، اگر خود فلت به‌صورت Spare Part جدا موجود باشد، تعویض مجموعه نسبت به بازسازی دستی مطمئن‌تر و اقتصادی‌تر است.

از طرف دیگر بعضی فلت‌ها بخشی جدانشدنی از نمایشگر، دوربین یا ماژول دیگری هستند؛ در این حالت خرابی ممکن است به تعویض کل مجموعه منجر شود.

فلت با Main Board چه ارتباطی دارد؟

Main Board مرکز اتصال بسیاری از زیرسیستم‌های گوشی است و فلت یکی از راه‌های اصلی برقراری این اتصال است. بنابراین بسیاری از کانکتورهایی که روی Main Board می‌بینید برای اتصال FPC یا مجموعه‌های Flexible طراحی شده‌اند.

به همین دلیل هنگام تشخیص ایراد باید سه جزء را جدا ببینیم:

1. ماژولی که قرار است کار کند؛ مثل Display یا Camera 2. فلت و کانکتورهای بین مسیر 3. مدار یا Connector روی Main Board

خرابی هرکدام می‌تواند ظاهری مشابه ایجاد کند.

برای آشنایی دقیق‌تر با بخش مرکزی دستگاه، مدخل «برد اصلی (Main Board) چیست؟» در دانشنامه بهزادکالا را نیز ببینید.

جمع‌بندی؛ فلت فقط یک کابل باریک نیست

فلت موبایل یکی از مهم‌ترین اجزای اتصال داخلی گوشی است. بسیاری از فلت‌ها در اصل FPC یا مدار چاپی انعطاف‌پذیرند که مسیرهای الکتریکی را روی بستری نازک و قابل‌خم‌شدن حمل می‌کنند.

این ساختار به سازنده اجازه می‌دهد نمایشگر، دوربین، دکمه‌ها و بردهای فرعی را در فضای محدود گوشی به Main Board متصل کند. در مقابل، پارگی، کشش، خم شدید، خوردگی یا آسیب کانکتور می‌تواند ارتباط یک بخش را مختل کند.
